コレット製作

弊社は特注コレットを1個から製作出来ます。

主な製作事例EXAMPLE

※以下の画像をクリックすると拡大表示します。

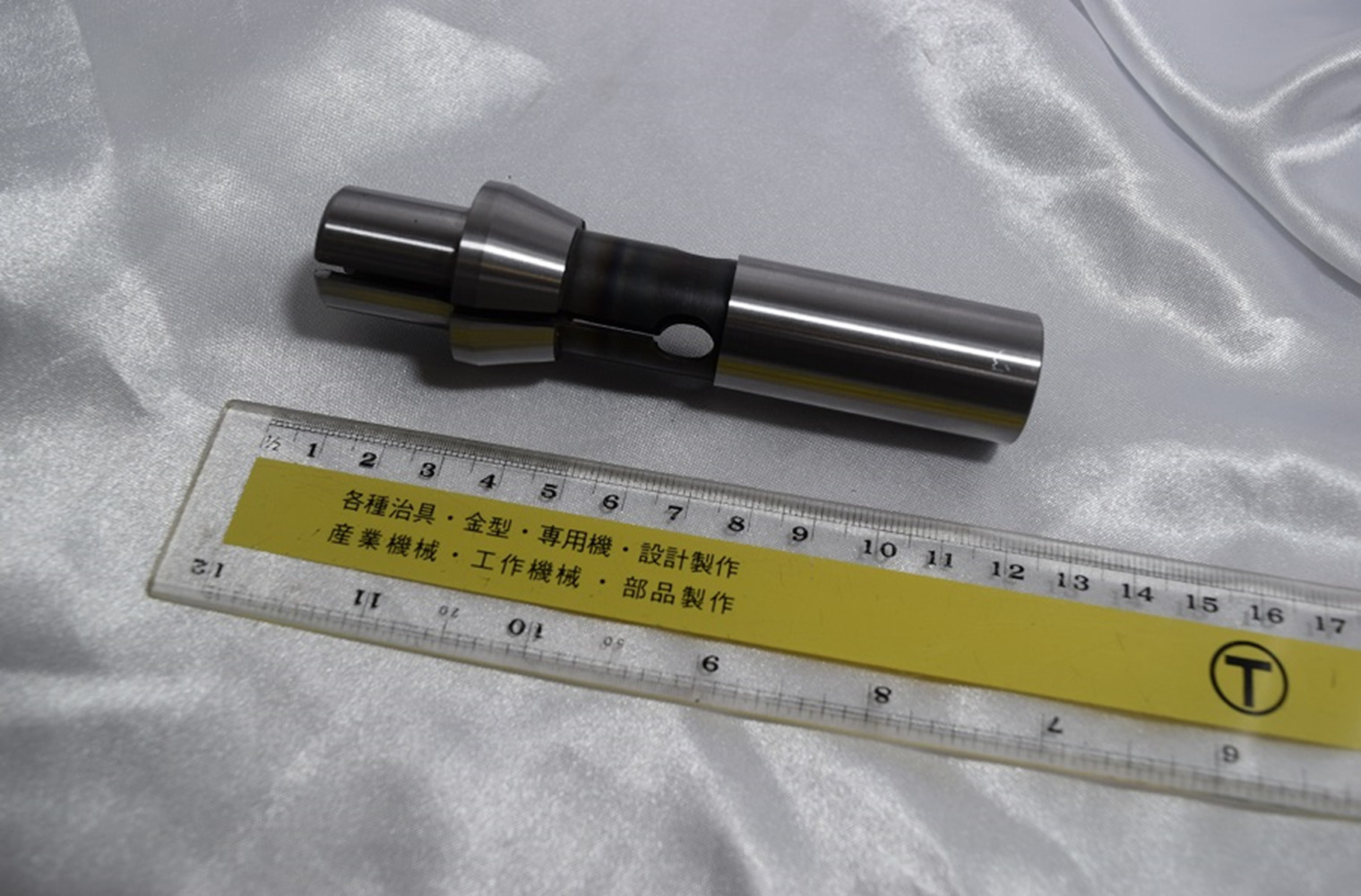

外径把握用コレット

静止型タイプ（六割りスリット）
高い振れ精度と高い把握力を重視した外径ストレートタイプ
■材質：SUJ-2
■口径サイズ：φ10~16 （試作品御依頼）
■参考納期：リードタイム10日間

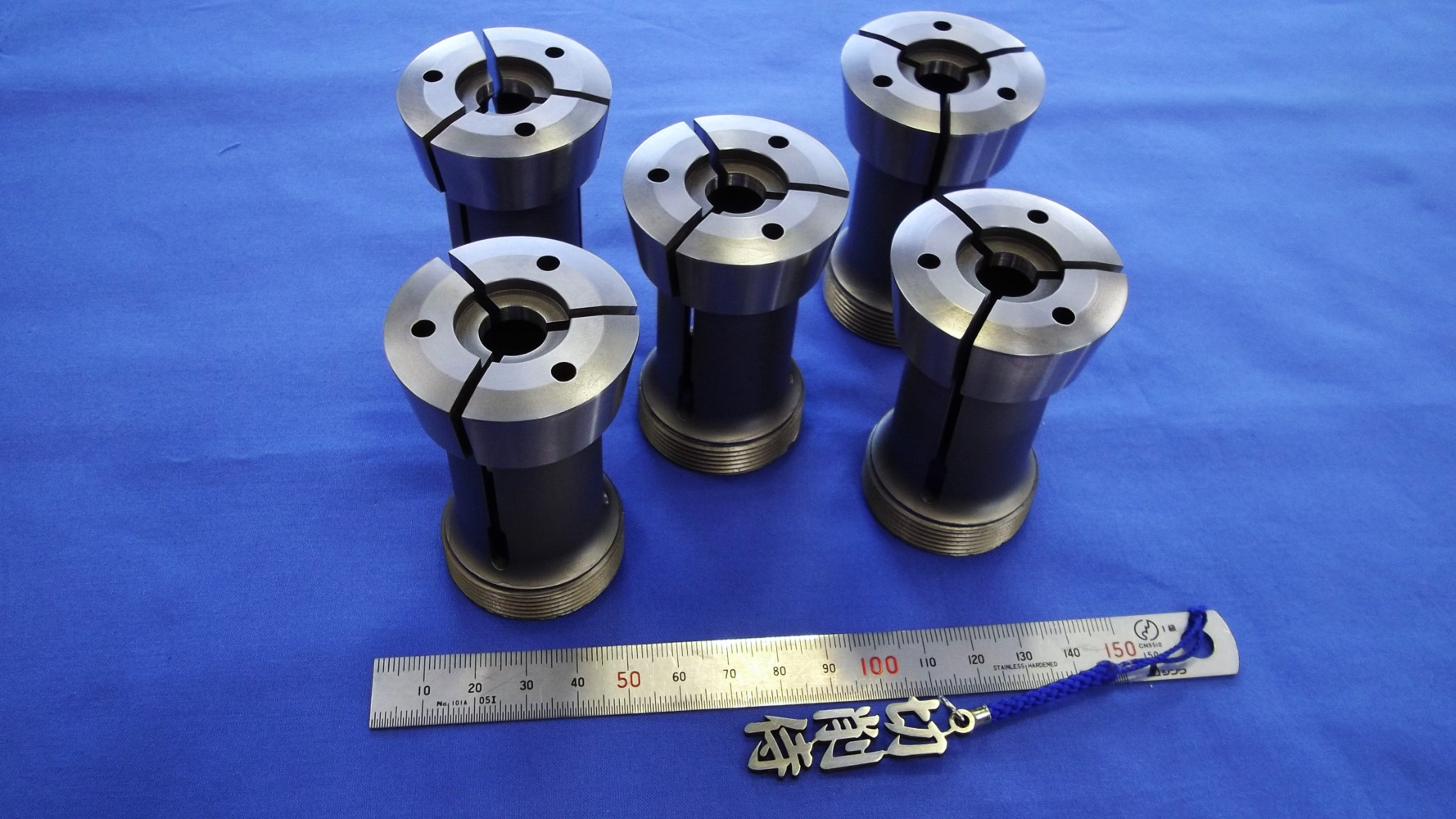

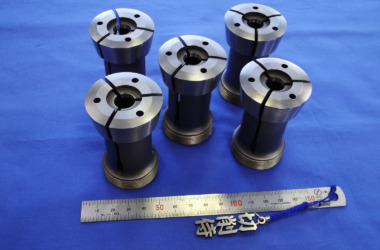

外径把握用コレット

引き型タイプ（ 三つ割りスリット）
厳選した鋼材を使用し、入念な熱処理が施された耐久性に優れております。
■材質：SCM420
■スリット開き量：1.2mm～1.5mm
■参考納期：リードタイム10日～14日間
内径把握用コレット

割コレットチャック（四つ割りタイプ）
あらゆる形状のご相談も柔軟に対応いたします。
■材質：SUJ2
■参考納期：リードタイム12～16日間

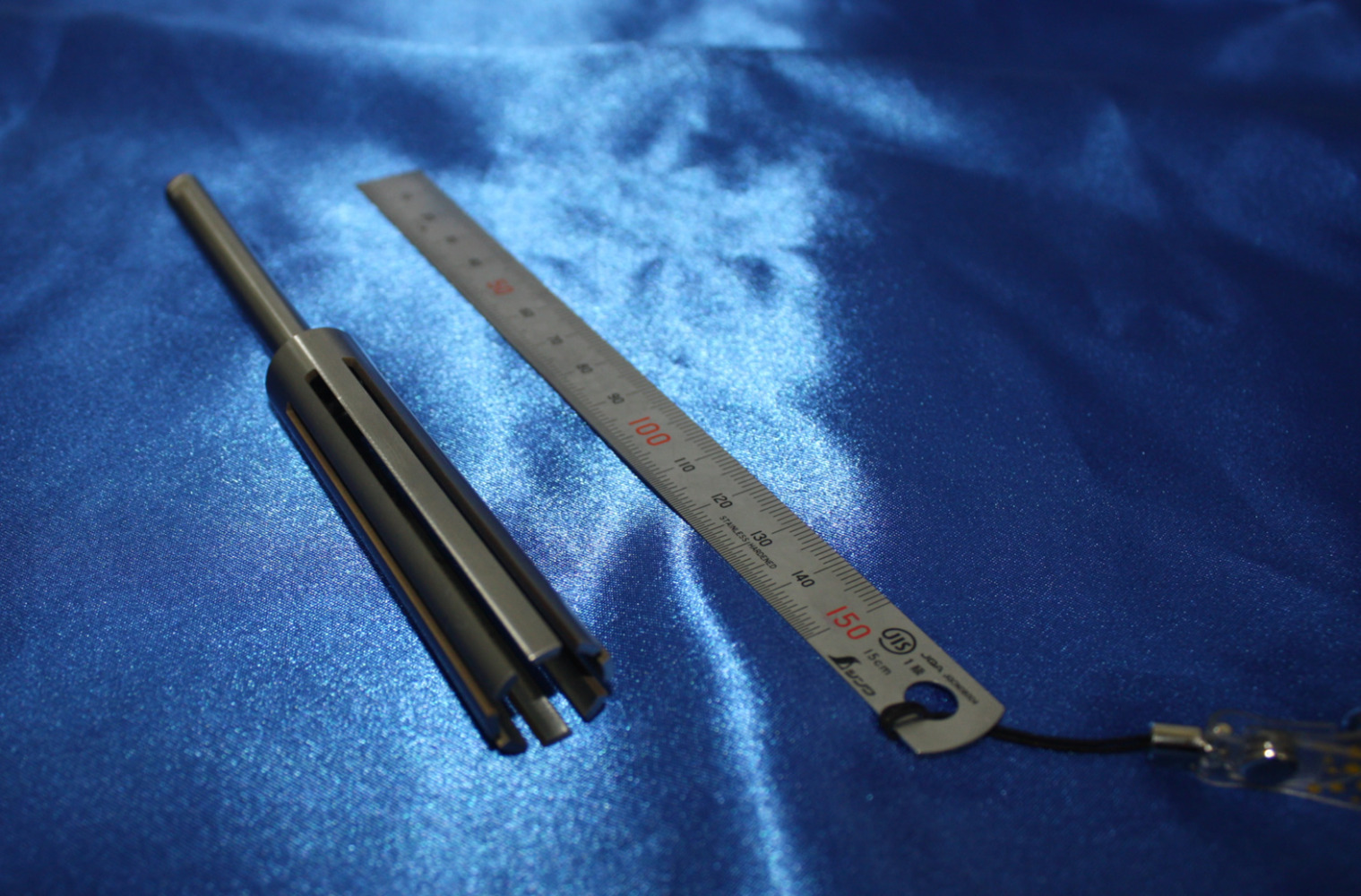

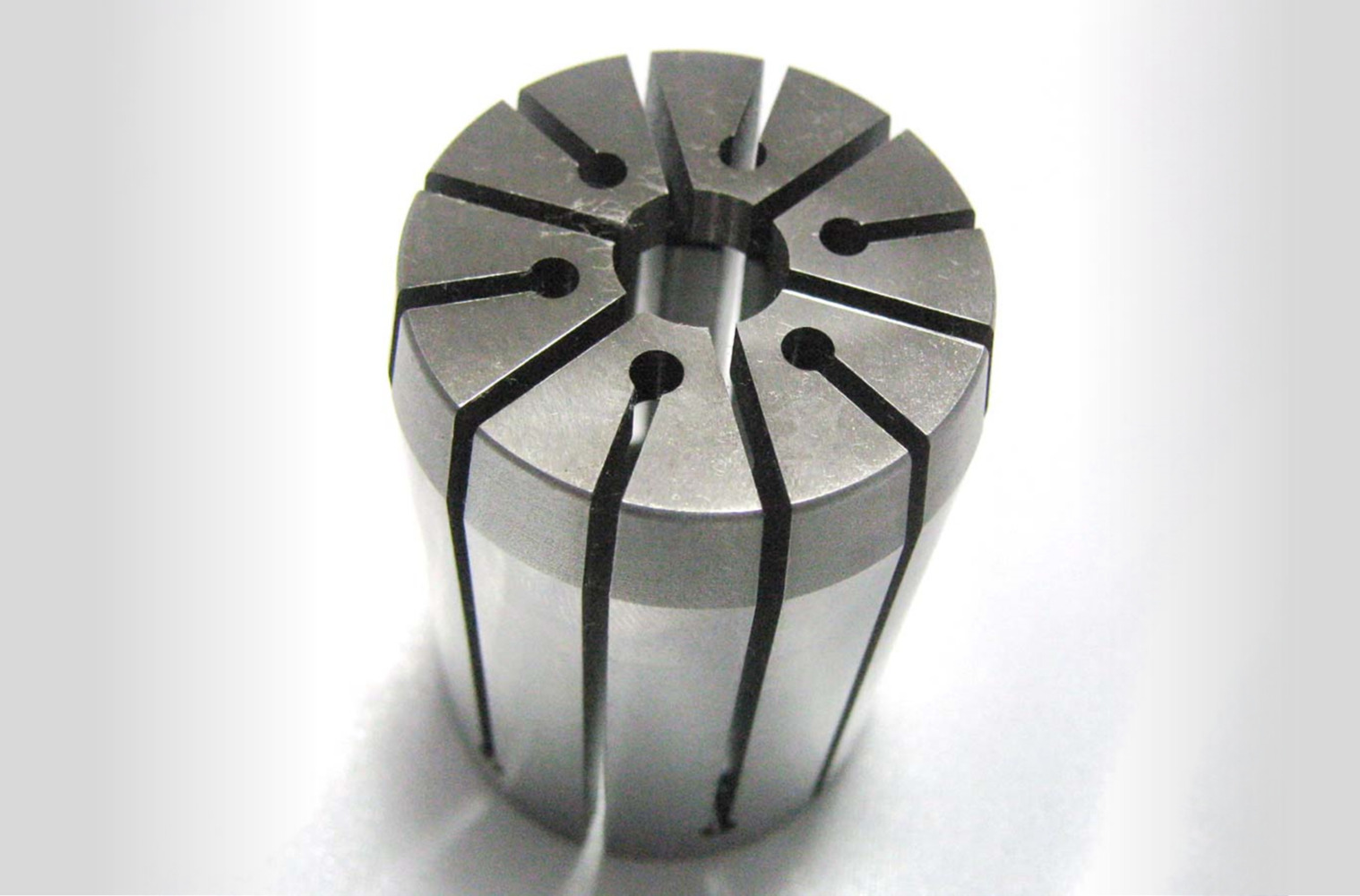

特殊コレット

八つ割スリット（試作品）
外径円筒部φ15mmより3mm程を伸縮し再現可能な仕様
旋盤・マシニング・焼入れ・研削・ワイヤーカット
■材質：SUP10
■参考納期：リードタイム6～8日間

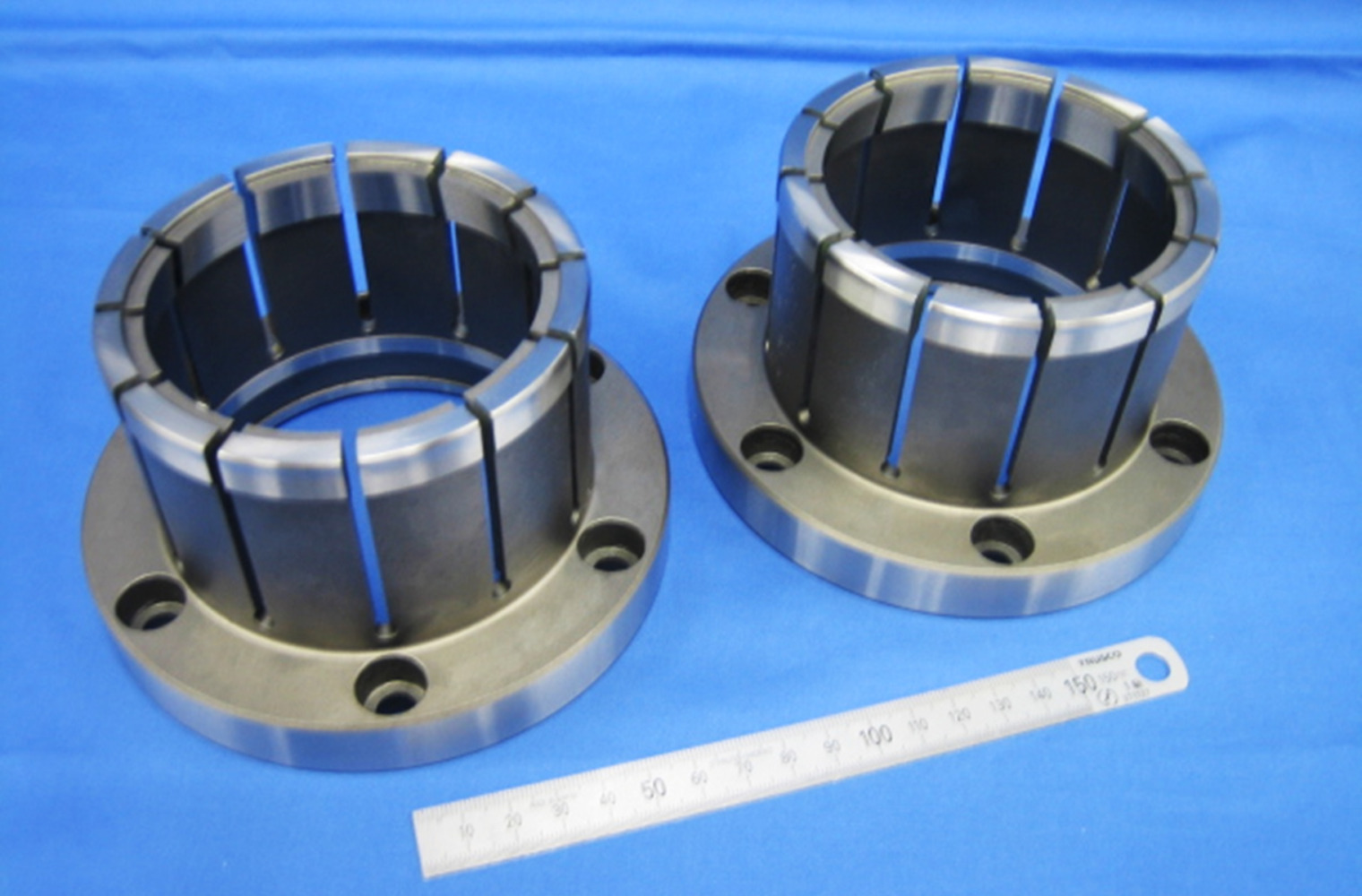

内径把握コレット

製品形状は外径φ150mm（引き型タイプ）
コレットの芯振れ精度を厳密な検査方法によって行っております。
旋盤・マシニング・熱処理・内外端研磨
■材質：SCM415
■参考納期：リードタイム約7日間

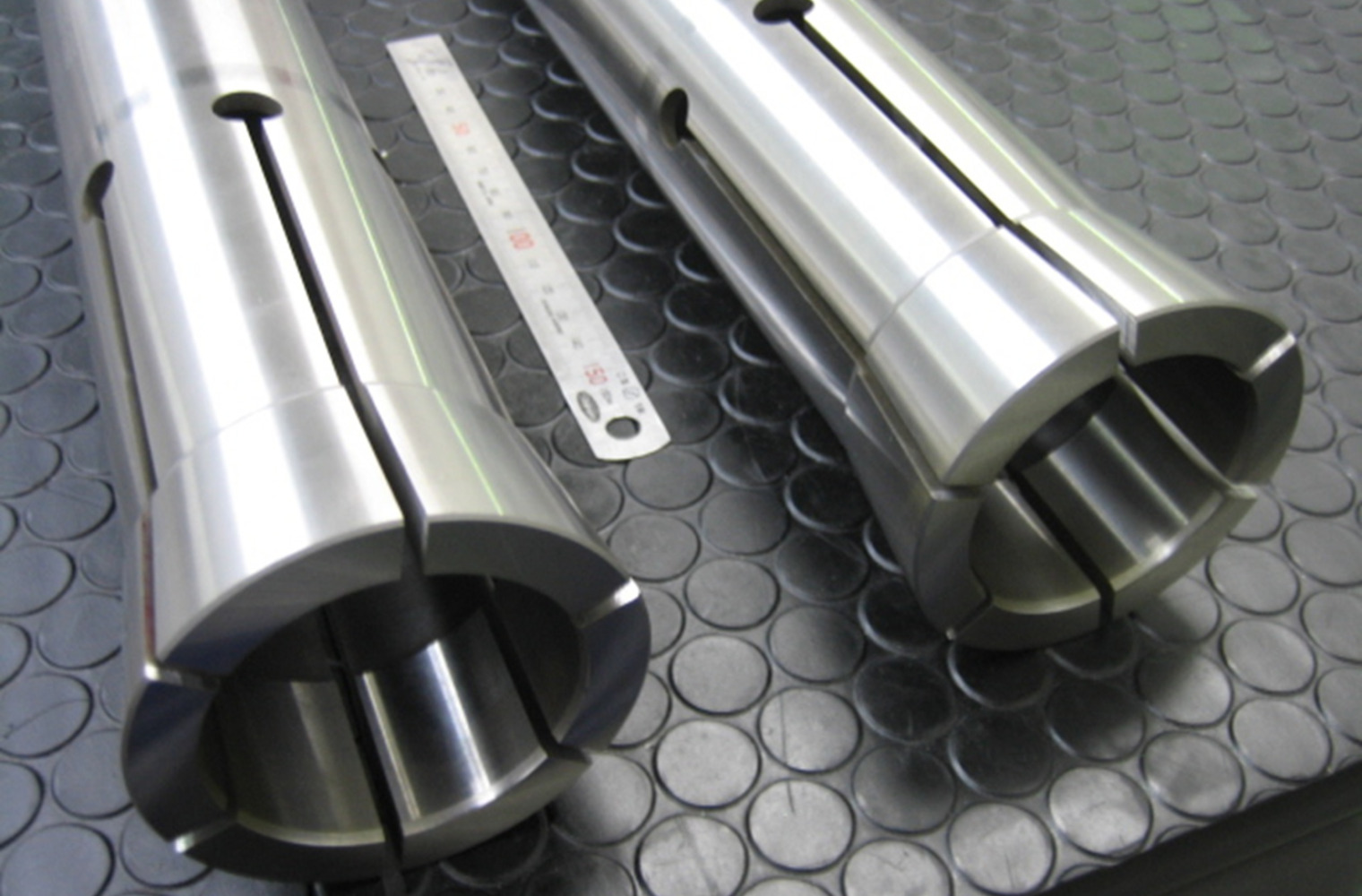

外径把握用コレット

押し型タイプ（四つ割スリット）
ご希望により口径部に滑り止め（溝）入りも可能です。
■材質：SUJ2
■内径口径部開き量：0.8mm～1.0mm
■参考納期：リードタイム14日間

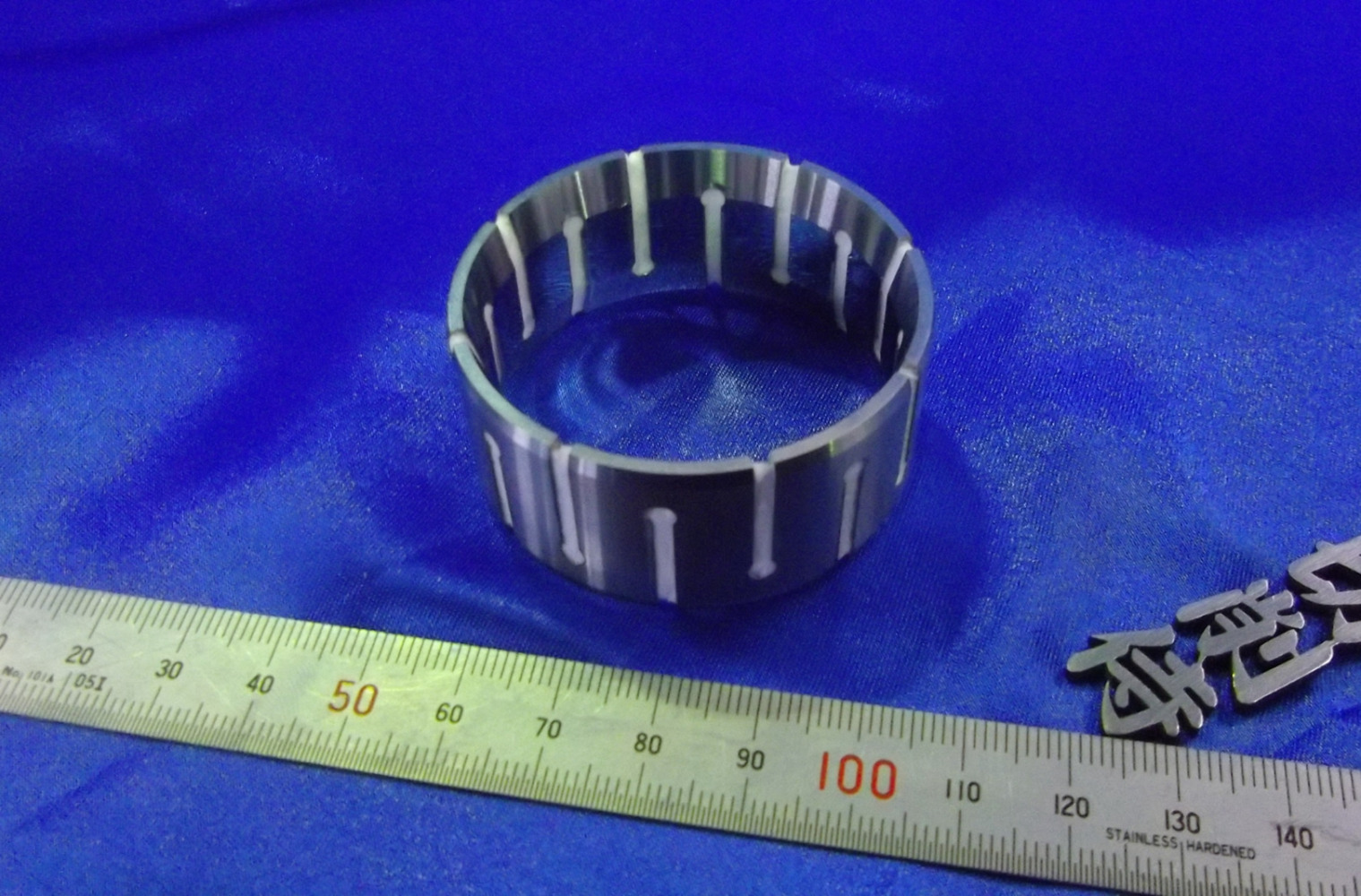

内径把握用コレット

特殊コレット製作においても単価・納期面などにもご相談に応じます。
■材質：SCM420　浸炭焼入れ
■口径サイズ：φ65H7
■参考納期：リードタイム約14日間

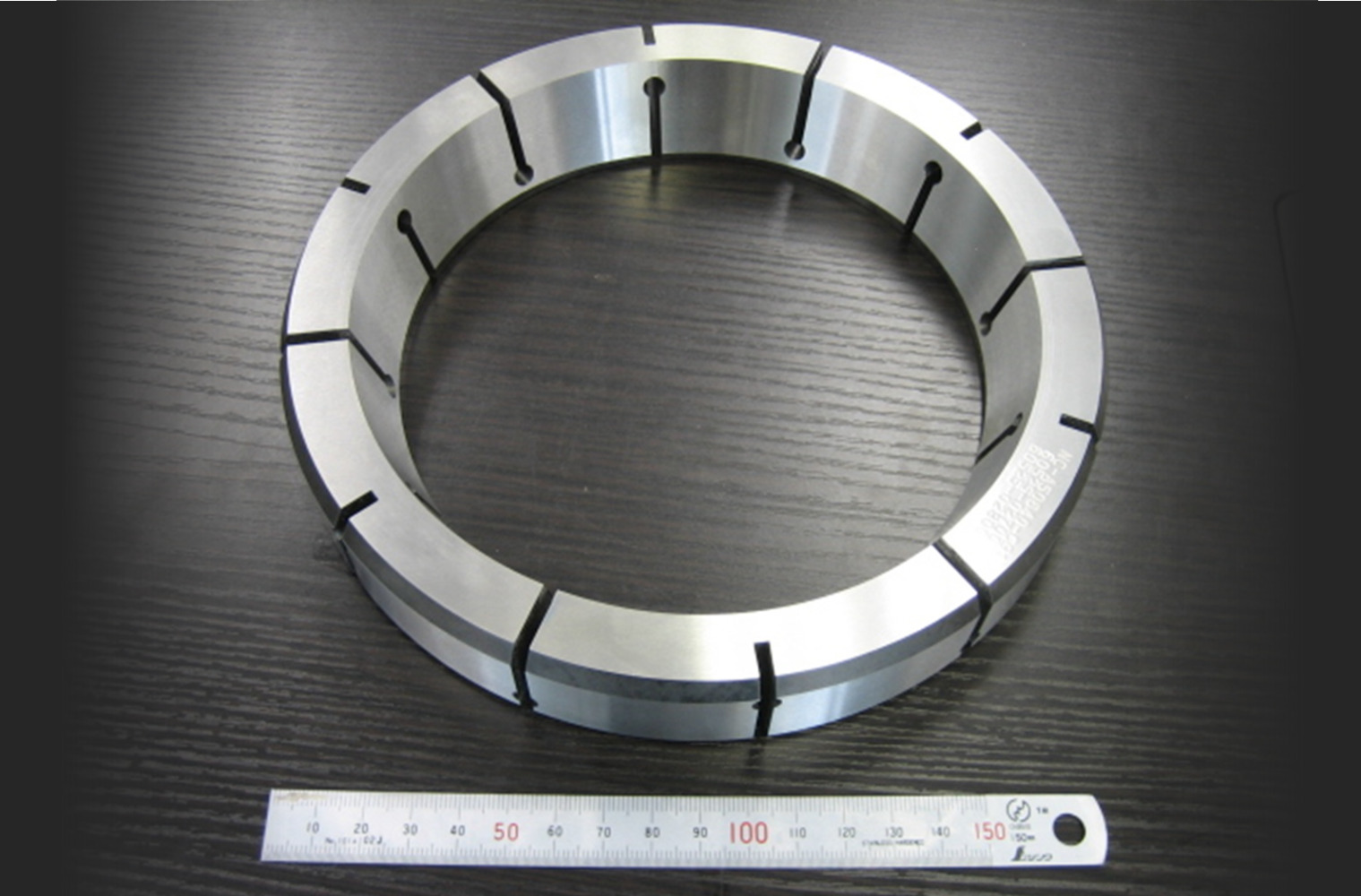

内径把握用コレット

内張りコレット・外径コレットチャックなど様々なタイプの製作が可能です。
■材質：SK3
■内外径の厚み：5mm
■内外径の同芯度：0.005以下保障
■シーラー塗布
■参考納期：リードタイム約7日間
外径把握用のツーリングタイプ

内外径の同軸度と把握力を重要視したタイプになります。
同軸度0.005以内保証で供給いたします。
このタイプのリードタイムは御注文から最短で７日間で供給可能ですので
是非、ご相談下さいませ。
外径把握用の静止型タイプ

主に軸方向の精度向上を目的としたタイプになります。
口径部の開き量を0.8mm~1.0ｍｍを熱処理技術で調整し、同軸度を満足させております。
ご注文より14日間にて
